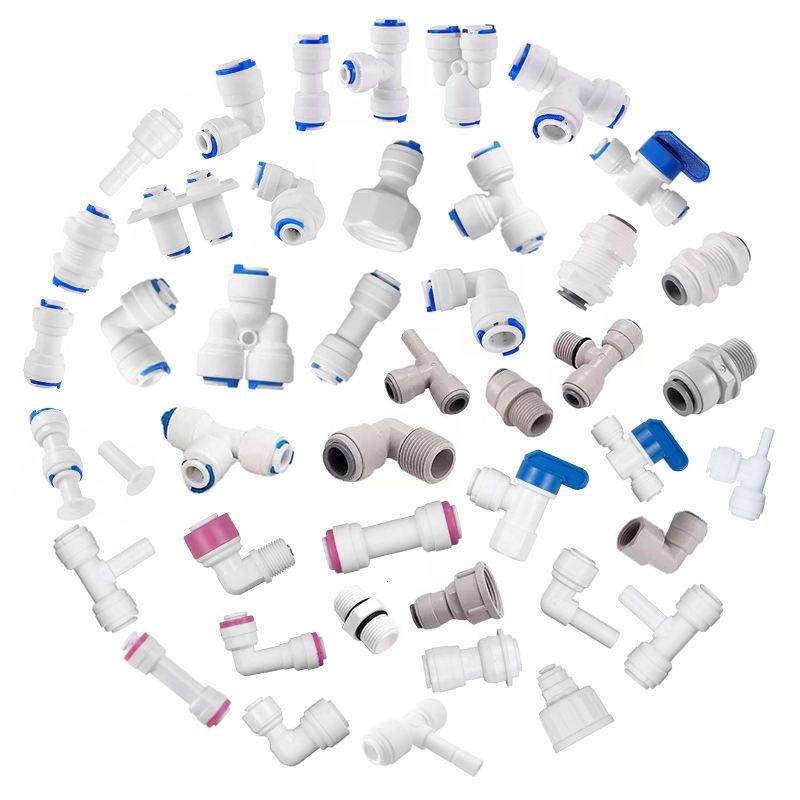

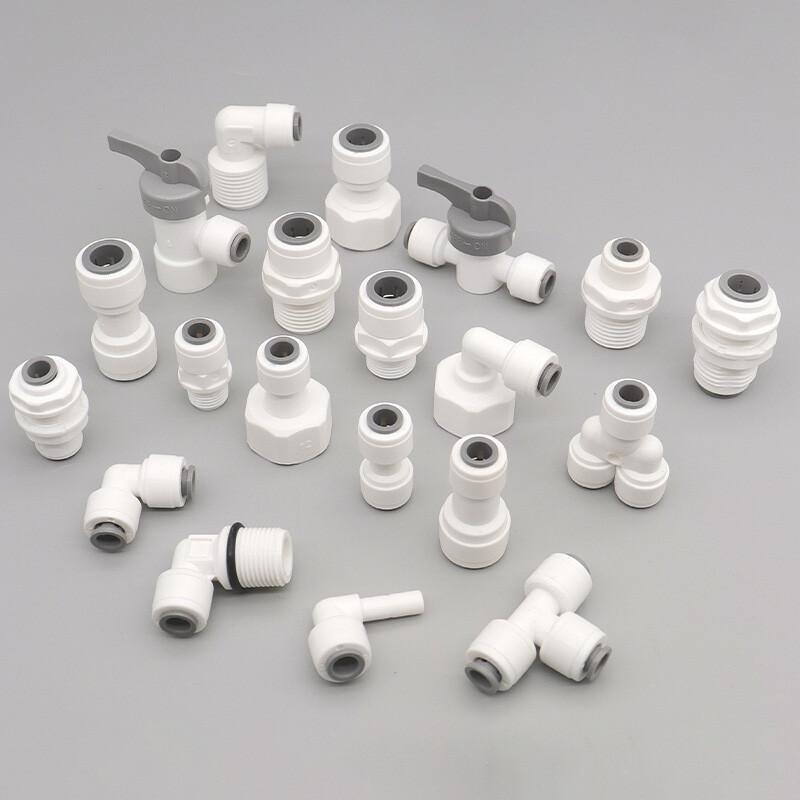

انواع اتصالات تصفیه آب

1. اتصال مستقیم (Straight Connector)

این اتصال برای وصل کردن دو شیلنگ هم‌قطر به یکدیگر استفاده می‌شود.

کاربرد:

• افزایش طول شیلنگ
• تعمیر شیلنگ آسیب‌دیده
• اتصال دو بخش از مسیر آب

2. اتصال زانویی (Elbow Connector)

زاویه ۹۰ درجه ایجاد می‌کند و زمانی استفاده می‌شود که فضای نصب محدود باشد یا نیاز به تغییر جهت مسیر باشد.

مزیت:

• جلوگیری از خم شدن بیش از حد شیلنگ
• کاهش احتمال شکستگی شیلنگ

3. اتصال سه‌راهی (Tee Connector)

برای تقسیم جریان آب به دو مسیر استفاده می‌شود.

کاربرد:

• انشعاب گرفتن برای یخچال
• اتصال چند مصرف‌کننده
• تقسیم مسیر آب تصفیه‌شده

4. اتصال چهارراهی (Cross Connector)

برای تقسیم آب به چهار مسیر در سیستم‌های خاص استفاده می‌شود.

5. تبدیل (Reducer)

برای اتصال شیلنگ‌هایی با قطرهای مختلف به یکدیگر به کار می‌رود.

6. شیر قطع‌کن (Ball Valve)

برای قطع یا وصل کردن جریان آب در بخش‌های مختلف دستگاه استفاده می‌شود.

7. شیر یک‌طرفه (Check Valve)

اجازه عبور آب را فقط در یک جهت می‌دهد و از برگشت جریان جلوگیری می‌کند.

کاربرد:

• بعد از ممبران RO
• قبل از مخزن ذخیره
• جلوگیری از برگشت آب به ممبران

8. اتصال رزوه‌ای

در محل اتصال هوزینگ، پمپ، مخزن یا تجهیزات صنعتی که دارای رزوه هستند استفاده می‌شود.

رزوه‌ها معمولاً از نوع:

• ۱/۴ اینچ
• ۳/۸ اینچ
• ۱/۲ اینچ
• ۳/۴ اینچ
• ۱ اینچ

هستند.

انواع اتصالات از نظر روش نصب

1. اتصال فشاری (Quick Connect)

رایج‌ترین نوع در دستگاه‌های خانگی.

مزایا:

• نصب بسیار آسان
• بدون نیاز به ابزار خاص
• آب‌بندی مناسب
• امکان باز و بسته کردن سریع

2. اتصال رزوه‌ای

در سیستم‌های نیمه‌صنعتی و صنعتی کاربرد بیشتری دارد و معمولاً با نوار تفلون آب‌بندی می‌شود.

3. اتصال مهره‌ای (Compression)

در خطوط فشار بالاتر و برخی سیستم‌های صنعتی استفاده می‌شود.

جنس اتصالات

پلاستیک مهندسی (Food Grade)

مزایا:

• ضدزنگ
• سبک
• قیمت مناسب
• مناسب آب آشامیدنی

برنج

مزایا:

• استحکام بالا
• تحمل فشار بیشتر
• عمر طولانی

معمولاً با روکش نیکل برای مقاومت بیشتر در برابر خوردگی عرضه می‌شود.

استیل ضدزنگ (Stainless Steel)

مزایا:

• مقاومت بسیار بالا
• مناسب صنایع غذایی و دارویی
• مقاوم در برابر خوردگی
• مناسب فشار و دمای بالا

سایزهای متداول

در دستگاه‌های خانگی:

• ۱/۴ اینچ
• ۳/۸ اینچ

در سیستم‌های صنعتی:

• ۱/۲ اینچ
• ۳/۴ اینچ
• ۱ اینچ
• ۱.۵ اینچ
• ۲ اینچ و بزرگ‌تر

ویژگی‌های یک اتصال باکیفیت

• ساخته‌شده از مواد بهداشتی (Food Grade)
• آب‌بندی کامل
• مقاومت در برابر فشار کاری سیستم
• مقاومت در برابر خوردگی و مواد شیمیایی
• نصب و جداسازی آسان
• دوام بالا

نکات مهم هنگام نصب

• شیلنگ باید کاملاً صاف بریده شود تا آب‌بندی به‌خوبی انجام شود.
• شیلنگ را تا انتها داخل اتصال فشاری وارد کنید.
• در اتصالات رزوه‌ای از نوار تفلون به مقدار مناسب استفاده کنید.
• پس از نصب، سیستم را از نظر نشتی بررسی کنید.
• از اعمال فشار یا پیچش زیاد به اتصالات خودداری کنید.
