تصفیه آب دیگ بخار، سختیگیر، RO و مواد شیمیایی بویلر
آب مورد استفاده در دیگ بخار (بویلر) یکی از مهمترین عوامل تأثیرگذار بر راندمان، طول عمر و ایمنی سیستم بخار است. وجود سختی، سیلیس، اکسیژن محلول و برخی املاح در آب میتواند باعث تشکیل رسوب، خوردگی، کفکردن، Carryover و کاهش انتقال حرارت شود. به همین دلیل، در بسیاری از واحدهای صنعتی، قبل از ورود آب به بویلر از تجهیزات تصفیه آب مانند فیلتر شنی، فیلتر کربنی، سختیگیر رزینی و سیستم اسمز معکوس (RO) استفاده میشود و در کنار آن، برنامه مناسب تصفیه شیمیایی آب بویلر نیز اجرا میشود.
آب مورد نیاز دیگ بخار چه ویژگیهایی باید داشته باشد؟
کیفیت آب مورد نیاز بویلر به عواملی مانند فشار کاری دیگ، نوع بویلر، ظرفیت تولید بخار، میزان برگشت کندانس و طراحی سیستم بستگی دارد.
مهمترین پارامترهایی که معمولاً کنترل میشوند عبارتاند از:
- سختی کل آب
- قلیائیت
- pH
- هدایت الکتریکی (EC)
- TDS
- سیلیس
- آهن و مس
- اکسیژن محلول
- کلراید
- سولفات
- مواد آلی و معلق
هرچه فشار و حساسیت بویلر بیشتر باشد، معمولاً کنترل کیفیت آب نیز اهمیت بیشتری پیدا میکند.

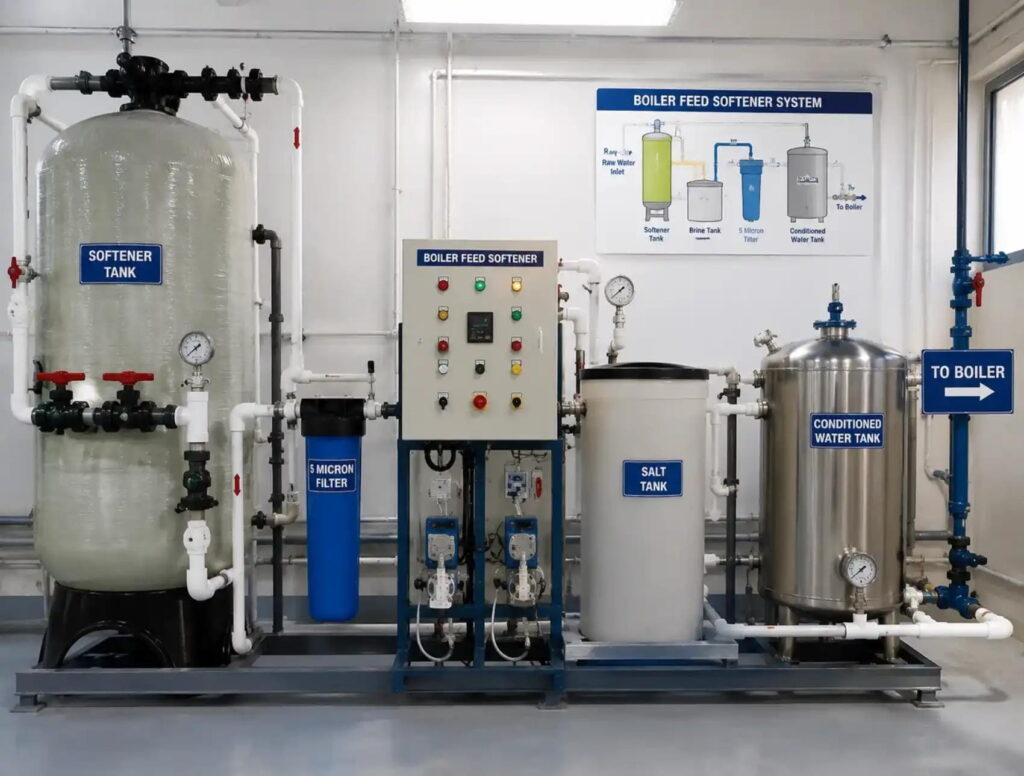

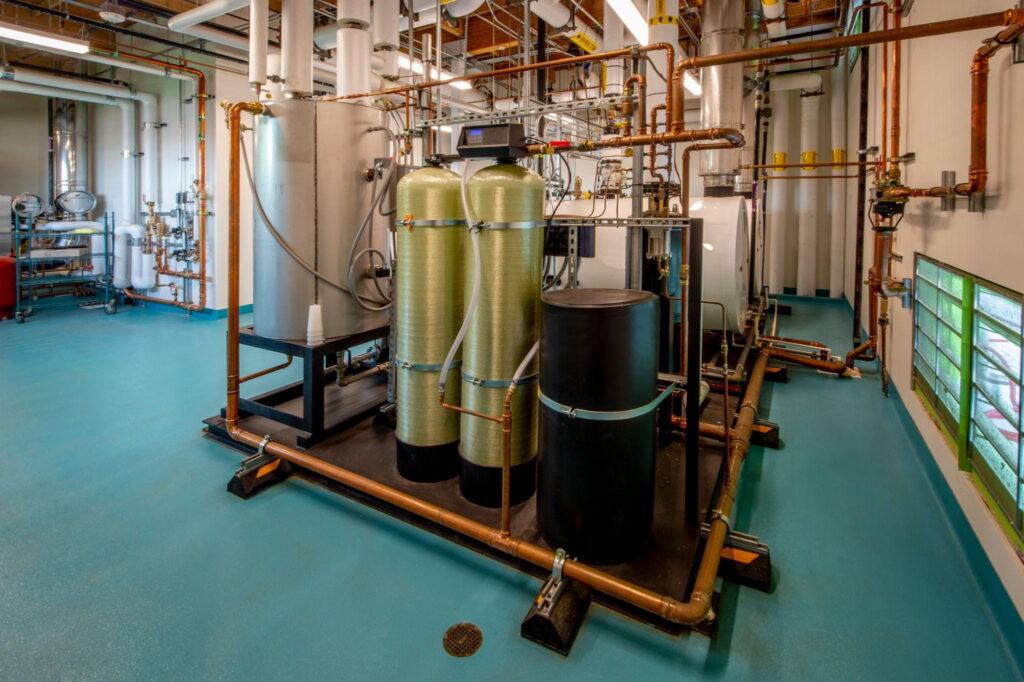

سختیگیر آب دیگ بخار چیست؟
سختیگیر رزینی (Water Softener) یکی از رایجترین تجهیزات پیشتصفیه آب بویلر است. وظیفه اصلی سختیگیر، حذف یونهای کلسیم و منیزیم از آب است. این یونها در اثر افزایش دما میتوانند به شکل رسوب روی سطوح انتقال حرارت بویلر تجمع پیدا کنند.
نحوه عملکرد سختیگیر
در سختیگیر رزینی، آب از بستری از رزین تبادل یونی عبور میکند. رزین، یونهای کلسیم و منیزیم را جذب کرده و در مقابل یون سدیم آزاد میکند. پس از مدتی ظرفیت رزین کاهش پیدا میکند و باید با محلول نمک (NaCl) احیا شود.
فرآیند کلی:
آب خام ← سختیگیر رزینی ← آب نرم ← مخزن تغذیه ← بویلر
مزایای سختیگیر برای بویلر
- جلوگیری از تشکیل رسوب سخت
- کاهش گرفتگی سطوح انتقال حرارت
- کمک به حفظ راندمان حرارتی
- کاهش دفعات شستوشوی شیمیایی
- افزایش عمر تجهیزات
نکته مهم: سختیگیر، همه املاح آب را حذف نمیکند؛ بنابراین برای بسیاری از بویلرهای فشار بالا، استفاده از سختیگیر بهتنهایی کافی نیست.

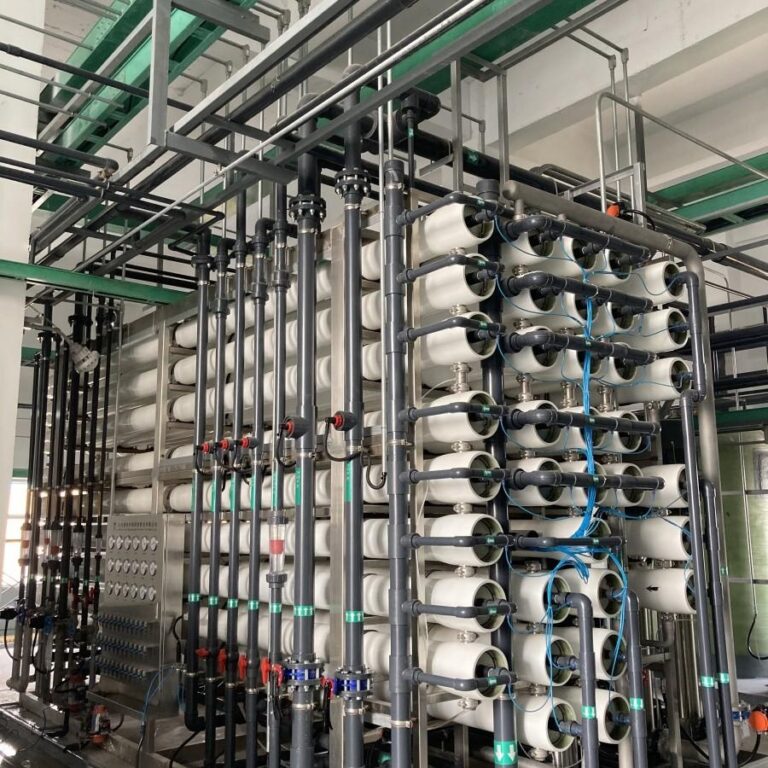

RO مورد استفاده برای بویلر
سیستم اسمز معکوس (Reverse Osmosis) یکی از مهمترین روشهای تصفیه آب برای بویلرهای صنعتی است. در RO، آب با فشار از غشای نیمهتراوا عبور داده میشود و بخش قابل توجهی از نمکها و مواد محلول از آب جدا میشوند.
مسیر معمول تصفیه آب بویلر با RO
یک سیستم متداول میتواند به شکل زیر باشد:
آب خام ← فیلتر شنی ← فیلتر کربنی ← فیلتر کارتریجی ← دوزینگ آنتیاسکالانت ← RO ← مخزن آب تصفیهشده ← سیستم تغذیه بویلر
در صورت نیاز، تجهیزات دیگری مانند سختیگیر، دگازر، RO دومرحلهای یا سیستم دمینرالیزه نیز میتوانند به سیستم اضافه شوند.
مزایای استفاده از RO برای بویلر
- کاهش TDS آب
- کاهش کلراید و سولفات
- کاهش سیلیس
- کاهش بار املاح ورودی به بویلر
- کاهش احتمال تشکیل رسوب
- کاهش میزان Blowdown مورد نیاز در برخی شرایط
- کمک به کاهش مصرف آب و انرژی
اما نکته مهم این است که RO بهتنهایی جایگزین تمام مراحل تصفیه و تصفیه شیمیایی بویلر نیست.
تفاوت سختیگیر و RO در تصفیه آب بویلر
| ویژگی | سختیگیر رزینی | RO |
|---|---|---|
| حذف کلسیم و منیزیم | بسیار خوب | بسیار خوب |
| کاهش TDS | ❌ | ✅ |
| کاهش کلراید و سولفات | ❌ | ✅ |
| کاهش سیلیس | ❌ | ✅ |
| مصرف نمک | دارد | ندارد |
| تولید پساب | بسیار کم | دارد |
| کاربرد | پیشتصفیه و کنترل سختی | کاهش املاح محلول |
| مناسب برای بویلر | بسته به فشار و کیفیت آب | بسیار رایج در سیستمهای صنعتی |
بنابراین در یک سیستم صنعتی ممکن است سختیگیر و RO در کنار یکدیگر استفاده شوند، یا بسته به کیفیت آب و مشخصات بویلر، یکی از آنها بهعنوان مرحله اصلی تصفیه انتخاب شود.
مواد شیمیایی مورد استفاده در آب بویلر
حتی با وجود سختیگیر و RO، کنترل شیمیایی آب بویلر اهمیت زیادی دارد. مواد شیمیایی مورد استفاده باید بر اساس آنالیز آب، فشار بویلر، نوع سیستم و برنامه کنترل آب انتخاب شوند.
۱. اکسیژنزدا (Oxygen Scavenger)
وجود اکسیژن محلول در آب میتواند باعث خوردگی تجهیزات و خطوط بخار و کندانس شود. برای کنترل اکسیژن، بسته به شرایط سیستم، از مواد شیمیایی اکسیژنزدا استفاده میشود. از نمونههای رایج میتوان به ترکیبات بر پایه سولفیت یا مواد اکسیژنزدای آلی اشاره کرد.
۲. مواد کنترلکننده pH و قلیائیت
کنترل pH آب برای کاهش خوردگی و حفظ شرایط مناسب شیمیایی بویلر اهمیت دارد. در برخی سیستمها از ترکیبات قلیایی مانند هیدروکسید سدیم (NaOH) استفاده میشود، اما مقدار مصرف باید بر اساس شرایط واقعی سیستم تعیین شود.
۳. فسفاتها (Phosphate Treatment)
فسفاتها در برخی بویلرها برای کنترل سختی باقیمانده و کمک به مدیریت رسوبات داخلی استفاده میشوند. این مواد میتوانند با یونهای سختی واکنش داده و از تشکیل رسوبات سخت و چسبنده روی سطوح انتقال حرارت جلوگیری کنند.
۴. مواد ضد رسوب و کنترلکننده رسوب
در برخی سیستمهای بویلر و بهخصوص در بخشهای مختلف مدار آب، از مواد شیمیایی مخصوص کنترل رسوب استفاده میشود.
نوع ماده و دوز تزریق باید با توجه به آنالیز آب و مشخصات بویلر انتخاب شود.
۵. مواد کنترلکننده خوردگی
برای حفاظت از خطوط، مخازن، بویلر و سیستم کندانس ممکن است از مواد شیمیایی مخصوص کنترل خوردگی استفاده شود. یکی از گروههای مهم، مواد مورد استفاده برای کنترل خوردگی در سیستم کندانس هستند.
Blowdown چیست و چه اهمیتی دارد؟
با تبخیر آب در بویلر، بخشی از املاح در آب باقی میمانند و غلظت آنها افزایش پیدا میکند. به همین دلیل بخشی از آب بویلر بهصورت کنترلشده تخلیه میشود که به آن Blowdown گفته میشود.
هدف Blowdown کنترل پارامترهایی مانند:
- TDS
- هدایت الکتریکی
- سیلیس
- برخی املاح محلول
- مواد معلق
است.
اگر Blowdown بیش از حد باشد، آب و انرژی زیادی هدر میرود؛ اگر کمتر از مقدار مورد نیاز باشد، غلظت املاح افزایش پیدا کرده و مشکلات عملیاتی ایجاد میشود.

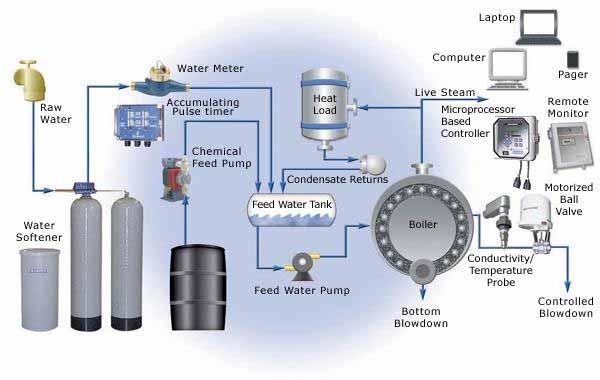

یک سیستم کامل تصفیه آب بویلر
برای یک کارخانه صنعتی، یک آرایش متداول میتواند به شکل زیر باشد:
آب خام
⬇️
فیلتر شنی
⬇️
فیلتر کربنی
⬇️
سختیگیر رزینی
⬇️
فیلتر کارتریجی
⬇️
دوزینگ آنتیاسکالانت
⬇️
سیستم RO
⬇️
مخزن آب تصفیهشده
⬇️
پمپ تغذیه بویلر
⬇️
دیگ بخار
و در کنار آن:
سیستم دوزینگ مواد شیمیایی ← کنترل pH / اکسیژن / فسفات / رسوب و خوردگی
چرا تصفیه آب بویلر اهمیت دارد؟
استفاده از آب نامناسب میتواند باعث مشکلاتی مانند:
رسوبگذاری → کاهش انتقال حرارت → افزایش مصرف سوخت → افزایش دمای فلز → آسیب به لولهها
و همچنین:
اکسیژن و شرایط نامناسب شیمیایی ← خوردگی ← نشتی ← کاهش عمر تجهیزات
شود.
بنابراین تصفیه صحیح آب بویلر علاوه بر افزایش طول عمر تجهیزات، میتواند به کاهش مصرف سوخت، کاهش هزینه تعمیرات و افزایش راندمان سیستم بخار کمک کند.
نکته مهم:
برای انتخاب سختیگیر، RO و مواد شیمیایی بویلر نباید فقط ظرفیت دیگ بخار را ملاک قرار داد. اطلاعاتی مانند آنالیز آب خام، فشار کاری بویلر، ظرفیت تولید بخار، درصد برگشت کندانس، میزان Blowdown و کیفیت موردنیاز آب تغذیه نیز باید بررسی شوند.
